Ringbalkenschalung

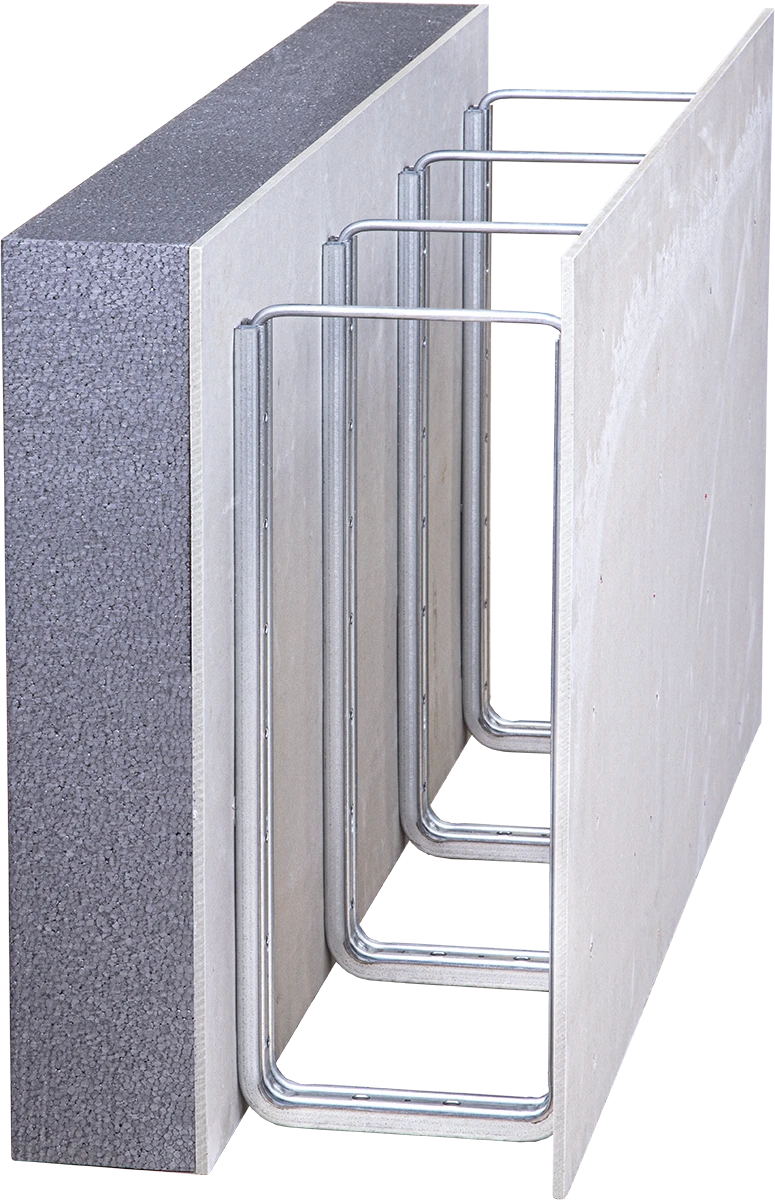

MAKORING-ART_A1 THERMO

Ringbalkenschalung, einseitig gedämmt, für Höhen von 51 bis 100 cm

Mit der bei MAKO üblichen Stabilität im Schalungsbau ist eine gedämmte Ringbalkenschalung entwickelt worden, die ihresgleichen sucht! Perfektes Handling, enorme Stabilität, optimale Dämmwerte und Brandschutz waren dabei die Anforderungen der Kunden, welche mit diesem Produkt perfekt umgesetzt wurden. MAKO kombiniert bei dieser einseitig gedämmten Ringbalkenschalung die durchgehend befestigten Faserzement-Schalungsplatten am patentierten U-Bügelsystem mit einer Dämmung aus expandiertem Polystyrol-Hartschaum (EPS).

MAKO und der Vorsprung bleibt!

Vollwertig und durchdacht
Schalungsplatten aus Faserzement durchgehend an vier Stück U-Bügeln befestigt
Optimaler Verbund mit dem Beton
Durch zementöse Oberfläche der Faserzementplatten
Baustoffklasse A1
Seitenteile aus 8 mm starken Faserzementplatten
Erstklassige Wärmedämmung
Fassadendämmplatte WDV, grau EPS 031 WDV kd IR
Systemintegrierte Sicherheit
Lieferung erfolgt mit verzinkten Rundstahlklammern zur oberen Abspannung
Dämmstoffschicht flächendeckend
mit quarzhaltigen Putzgrund als Haftvermittler in den Farben weiß oder ziegelrot
Erste Wahl, schnell und stetig
Bei Schalungshöhen von 51 cm – 100 cm

Putzgrund Farboptionen

Der Putzgrund bildet den idealen Untergrund für Dispersions–, Silikonharz–, Buntstein– und mineralische Dünnschichtputze. Er ist ist in den Farben Weiß und Ziegelrot lieferbar.

Verarbeitung MAKORING-ART_A1 THERMO

1

Schalungselemente auf dem aufgehenden Mauerwerk aufsetzen und dicht aneinander stoßen lassen

2

Schalung durch Nägel oder Schrauben fest mit dem Mauerwerk verbinden, bei Porotonsteinen Elementausrichter sowie Einkomponenten-PUR-Klebstoff verwenden

3

Bewehrungskorb unter Berücksichtigung der DIN EN 1992/NA einbauen

4

Rundstahlklammern zur oberen Abspannung einsetzen, Schalung prüfen und ggf. weitere Sicherungsmaßnahmen durchführen, anschließend betonieren

Achtung! Prüfen Sie die Schalungselemente vor dem Einbau auf Transportschäden!

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Material | MAKORING-ART_A1 THERMO

Faserzementplatten nach DIN EN 12467
Brandverhalten (EN 13 501-1)	A1
Rohdichte, trocken, durchschnittlich (EN 12467)	1.700 kg/m³
Rohdichte, trocken, minimal (EN 12467)	1.650 kg/m³
Mittlere Biegezugfestigkeit (EN 12467)	18,1 N/mm²
Elastizitätsmodul	7.500 N/mm²
Saugvermögen der Platte bei Lagerung im Wasser für 24 h	max. 17 %
Wasserundurchlässigkeit nach 24 h (EN 12467)	undurchlässig
Diffussionswiderstandszahl (EN ISO 12572)	70 - 90

Expandiertes Polystyrol (EPS) nach EN 16 163
Brandverhalten	DIN EN 13501-1, Klasse E
Brandverhalten:	DIN 4102-1, Baustoffklasse B1
Nennwert der Wärmeleitfähigkeit	0,030 W/(m*k)
Schermodul / Scherfestigkeit	≥ 1,0 MPa / ≥ 50 kPa
Leistungserklärung-Nummer	LE-DE-21.1-WDV-031-100-kd-IR-HP-FR
