1A Tipp - MAKOSTURZ-TOP DUO ist alternativ auch in der höchsten Baustoffklasse A1 lieferbar.

Sturzschalung

MAKOSTURZ-TOP DUO

Sturzschalung mit offener Bügelbewehrung

Rationelleres Bauen liegt im Trend. Nur darf bei noch so viel Kostendruck nicht an der Qualität gespart werden. Dank der offenen Bügelbewehrung von MAKO sind nur noch die nach statischer Bemessung notwendigen Zugstangen durch den integrierten Einwurfschlitz einzubringen und unter Berücksichtigung der Stecker (Kappen) zu schließen. Als Bauteil kommt diese Schalung zum Einsatz, wo Anforderungen an die Expositionsklasse XC1 gestellt werden.

MAKO und der Vorsprung bleibt!

Spart Zeit, Kraft und Manpower
Schalungselement und Bügelbewehrung in einem System
Simpler Einbau
Der Zugstangen durch integrierten Einwurfschlitz
Offene Bügelbewehrung
Exakt aus Baustahlmatte Q188A gefertigt
Feste Größe
Durch Schalungslängen von 120 cm
Von Dauer
Durch Verwendung von Spezialschrauben aus Edelstahl
Patentierte Verbindungselemente
Hervorragende Verkrallung des Betons durch integrierte Bügelkralle

Verarbeitung MAKOSTURZ-TOP DUO

1

Schalungselemente dicht aneinander stoßen lassen, Mauerwerksöffnung überspannen und Schalung abstützen und mit Auflageflächen fest verbinden

2

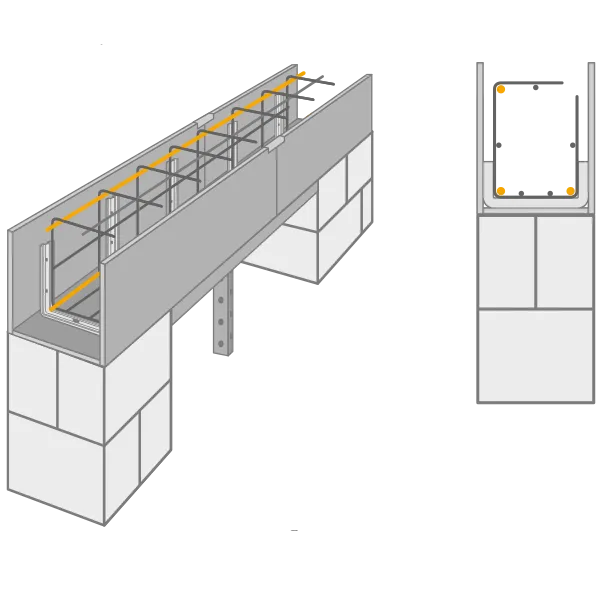

Zugstangen einwerfen und einbauen -zwei im unteren und eine im oberen Eckbereich- und mit dem Bewehrungskorb fest verbinden

3

Offene Bügelbewehrung mit Steckern (Kappen) -gemäß DIN 1045-1:2008-08 Abschnitt 12.7- schließen

4

Vierte Zugstange im Eckbereich vom Stecker (Kappe) befestigen, anschließend betonieren

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Material | MAKOSTURZ-TOP DUO

Zementgebundene Spanplatte nach EN 13986:2004 / EN 634-2:2007 B1 nach DIN 4102 (schwer entflammbar)
Biegefestigkeit	> 9,0 N/mm²
Biegefestigkeit (E-Modul)	> 4500 N/mm²
Querzugfestigkeit	> 0,5 N/mm²
Dauerhaftigkeit (Dickenquellung)	< 1,5 %
Dauerhaftigkeit (Feuchtbeständigkeit)	> 0,3 N/mm²
